Cum să alegeți o fabrică de jack Keystone și panouri de corecție de încredere

O fabrică de componente de cablare structurată de încredere poate fi confirmată în trei moduri: produce întreaga familie de produse în casă, de la mufe fără unelte și mufe keystone până la panouri de corecție și plăci frontale, deține certificări recunoscute precum UL, CE, RoHS și ISO9001 și poate prezenta înregistrări de calitate trasabile pentru fiecare lot de producție. Cumpărătorii care verifică aceste trei puncte înainte de a plasa o comandă evită majoritatea problemelor de aprovizionare observate în achiziționarea cablajului de rețea, inclusiv dimensiunile inconsecvente ale portului, placarea de contact instabilă și codarea culorilor nepotrivită între accesorii.

Fișă fără instrumente, mufă RJ45 ecranată fără instrumente și producție de conector RJ45

O fabrică de mufe fără unelte construiește conectori RJ45 care se termină pe un cablu fără o unealtă de sertizare, folosind un mecanism de blocare cu arc sau șurub în loc de lamele de perforare găsite pe o linie tradițională de fabrică de conectori RJ45. Acest lucru contează pentru instalatori, deoarece un dop standard de sertizare depinde în mare măsură de calibrarea sculei, în timp ce un conector fără scule menține terminarea constantă de la tehnician la tehnician la fața locului.

Placarea de contact

Fabricile de conectori de încredere fără unelte folosesc placarea cu aur pe pinii de contact, în mod obișnuit în intervalul de 15 până la 50 de micro-inchi, pentru a rezista la oxidare și pentru a menține pierderile de inserție stabile pe parcursul ciclurilor repetate de împerechere.

Versiuni ecranate

O fabrică de mufe RJ45 ecranate fără unelte adaugă o carcasă metalică și un traseu de sârmă de scurgere în jurul blocului de contact, care este necesar oriunde cablarea rulează lângă motoare, balasturi de iluminat sau linii electrice industriale care generează EMI.

Toleranța locuinței

Toleranța de turnare prin injecție pe carcasa dopului controlează cât de ferm se fixează zăvorul într-un muf keystone sau port panou de corecție, ceea ce este o modalitate ușoară de a evalua calitatea sculelor în timpul unui audit din fabrică.

Opțiuni de mufă Keystone, mufă modulară și mufă Keystone de 90 de grade

O fabrică de mufe keystone și o fabrică de mufe modulare descriu efectiv aceeași familie de produse, deoarece factorul de formă keystone este inserția modulară care se fixează într-o placă frontală sau panou de corecție. Principala decizie de proiectare cu care se confruntă cumpărătorii este între o mufă cu intrare dreaptă și o mufă keystone de 90 de grade, care direcționează cablul lateral pentru instalațiile în care adâncimea peretelui sau a dulapului este limitată.

Caracteristică	Jack Keystone standard	Jack Keystone de 90 de grade
Direcția de ieșire a cablului	Spate drept	Lateral înclinat
Cel mai potrivit	Panouri de corecție deschise, cutii de perete standard	Cutii cu fund puțin adânc, plăci frontale cu profil redus
Metoda de terminare	Pumn IDC la 180 de grade	Pumn IDC la 180 de grade
Cicluri de împerechere nominale tipice	750 de cicluri pe referință TIA-568	750 de cicluri pe referință TIA-568

Când auditați o fabrică de mufe keystone, solicitați gradul de flacără al rășinii carcasei. Plasticul clasificat UL94V-0 este linia de bază pe care o necesită majoritatea specificațiilor centrelor de date și ar trebui să fie consecvent atât în versiunea dreaptă, cât și în versiunea jack keystone de 90 de grade.

Capacitate de producție de panouri de corecție și plăci frontale

O fabrică de panouri de patchare are nevoie de linii de ștanțare a metalului și de acoperire cu pulbere pentru a produce cadre consistente cu 24 de porturi și 48 de porturi, deoarece un panou deformat sau aliniat greșit elimină distanța dintre porturi pe întregul rack. O fabrică de plăci frontale funcționează la o scară mai mică, dar necesită totuși consistența mucegaiului, deoarece o placă frontală care nu se așează la nivelul peretelui este una dintre cele mai frecvente plângeri pe care instalatorii le ridică.

Cumpărătorii care achiziționează ambele produse de la un singur furnizor beneficiază de decupaje potrivite pentru porturi, deoarece o mufă keystone din aceeași fabrică este garantată să se încadreze în panoul de corecție și placa frontală fără un adaptor secundar.

24 / 48

Număr de porturi comune pentru panoul de corecție

1 la 6

Design porturi pe placă frontală

1U/2U

Înălțimi standard ale panourilor de rack

Gama de produse pentru cabluri structurate de bază

Familiile de produse la care se face referire în acest ghid sunt fabricate împreună pe un singur etaj de producție, ceea ce menține dimensiunile porturilor, placarea și culorile carcasei consecvente în întreaga instalație.

Priză fără unelte

Keystone Jack

Placa frontală

Panou de corecție

Manager de cablu

Accesorii pentru managementul cablurilor, cutie de montare, cutie inferioară și cuplare în linie

Dincolo de conector și mufă în sine, o comandă completă de cablare include de obicei mai multe categorii de accesorii pe care o singură fabrică de gestionare a cablurilor le poate furniza împreună.

Manager de cablu
Managerii de cabluri orizontale și verticale mențin cordoanele de corecție organizate deasupra și dedesubtul unui panou de patch-uri, reducând tensiunea pe porturile terminate și efectuând mișcări sau modificări ulterioare mult mai rapid de urmărit.
Cutie de montaj

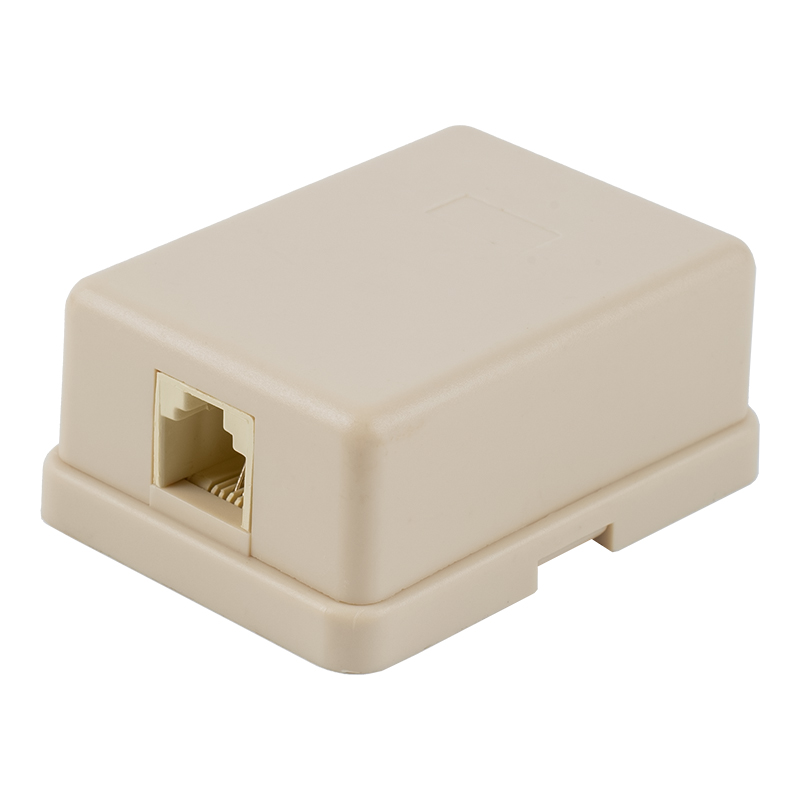

O fabrică de cutii de montaj produce cutii de suprafață care susțin o placă frontală pe gips-carton sau beton acolo unde nu există cavitate în perete, frecvente în proiectele de modernizare și clădirile industriale.
Cutia de jos
O cutie inferioară este carcasa încasabilă așezată într-un perete înainte de finisare, iar o fabrică de cutii inferioare trebuie să-și potrivească dimensiunea deschiderii cu gama de plăci frontale cu care va fi asociată.
Cuplaj în linie
O fabrică de cuplare în linie produce conectori mici, folosiți pentru a uni două fire de cablu cap la cap, ceea ce este adesea mai practic decât respingerea unui cablu printr-un perete sau tavan finalizat.

IP68

Fabrică de conectori IP68 pentru aplicații în aer liber și industriale

O fabrică de conectori IP68 construiește variante sigilate ale acelorași familii de mufe keystone și mufe pentru utilizare în afara anvelopei clădirii. Conform IEC 60529, o clasificare IP68 înseamnă că carcasa este complet etanșă la praf și rămâne protejată împotriva imersiei continue în apă peste un metru de adâncime, care este punctul de referință pentru circuitele CCTV în aer liber, liniile de automatizare industrială și echipamentele fără fir de pe acoperiș.

Deoarece garnitura de etanșare adaugă grosime în jurul corpului conectorului, o fabrică de conectori IP68 ar trebui să confirme că produsul încă se potrivește plăcilor frontale standard și cutiilor inferioare sau să furnizeze alături de el o carcasă nominală pentru exterior.

Referință pentru lățimea de bandă pentru categoriile de cabluri

Mufele Keystone și panourile de corelare sunt evaluate pentru a se potrivi cu categoria de cablare din cupru pe care o termină. Tabelul de mai jos aliniază lățimea de bandă certificată pentru fiecare categorie, așa cum este definită în documentația de referință TIA-568, care este cifra pe care o fabrică ar trebui să o poată cita pentru orice mufă sau panou din catalogul său.

100 MHz Cat5e

250 MHz Cat6

500 MHz Cat6A

600 MHz Cat7

2000 MHz Cat8

Unde se află punctele de control al calității în producție

Fabricile de cablare structurată distribuie de obicei inspecția în patru etape, mai degrabă decât să se bazeze pe o singură verificare finală. Inspecția materiilor prime evaluează loturile de cupru și rășină, în testele de proces verifică acuratețea perforației IDC și grosimea placajului în timpul rulării, testarea înainte de expediere acoperă harta firelor și pierderile de inserție pe unitățile finite, iar o verificare a ambalajului confirmă etichetarea și numărul de porturi înainte de sigilarea cutiei.

Inspecția materiilor prime, 20 la sută

Testare în proces, 35 la sută

Testare înainte de expediere, 30 la sută

Verificarea ambalajului, 15 la sută

4 etape

Lista de verificare pentru evaluarea fabricii înainte de a plasa o comandă

Se suprapune gama de produse. Confirmați că fabrica produce mufe fără unelte, mufe keystone, panouri de corecție și plăci frontale în casă, în loc să le comercializeze de la furnizori separați.
Set de certificare. Solicitați documente UL, CE, RoHS, CSA și ISO9001 actuale și potriviți numerele de certificat cu baza de date a organismului emitent.
Testarea probei. Solicitați o hartă de cablu și un raport de pierdere de inserție pentru un lot mic de probă înainte de a vă angaja pentru o comandă de container.
Accesoriu matching. Verificați dacă cutiile de montare, cutiile inferioare și cuplele în linie din aceeași fabrică se potrivesc cu plăcile frontale și mufurile din același catalog.
Opțiuni evaluate în aer liber. Dacă orice parte a proiectului este exterioară, confirmați că un conector și o carcasă clasificate IP68 sunt disponibile de la aceeași linie de producție.

Aprovizionarea mufelor keystone, panourilor de corecție, mufelor fără instrumente și accesoriile acestora dintr-o singură fabrică reduce riscul nepotrivirilor dimensionale și oferă un singur punct de contact pentru înregistrările de certificare și rapoartele de testare. Revizuirea listei de verificare de mai sus în timpul unui audit în fabrică este o modalitate practică de a confirma că un furnizor poate sprijini un proiect de la primul eșantion până la producția completă a containerului.
